配电网通信案例二：架空线路-柱上开关

本试点项目是针对架空线上安装的各种类型柱上开关自动化提出的通信解决方案，利用中压高速模拟光纤通信终端完成柱上开关等开关设备的开关量及测量量的采集、远程控制、遥调及遥视，经过处理后，按通信协议报告给上级主站或子站，并接受上级下达的命令，实现馈电线路的故障识别、故障定位、故障隔离。

试点地点：东北市东北变10KV东北线
试点时间：2020-07-16
试点对象：10kV 东北乙线2号杆、13号杆、25号杆柱上开关
试点目的：采用以中压高速模拟光纤通信终端和相-相耦合器为通信基础，对东北变东北甲乙线架空线路杆柱上联络或分段开关进行五遥自动化改造，实现10KV联络开关分合闸遥信量、10KV母线相电压、10KV相电流、视频等信息上传至配调主站，并对10KV联络开关分合闸遥控。

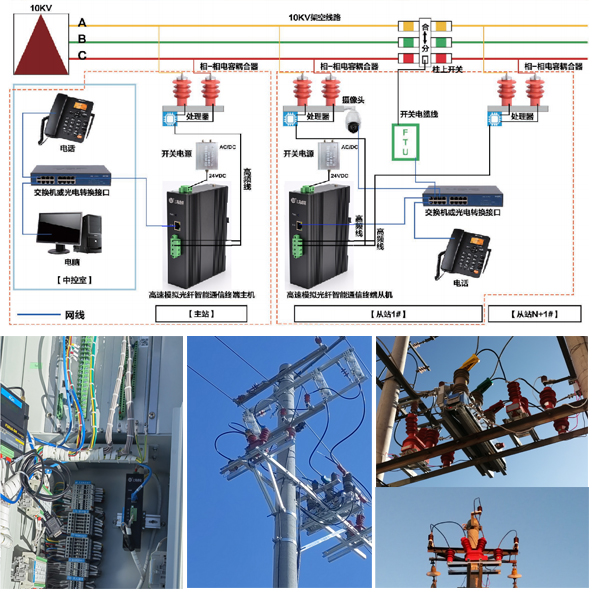

试点内容：本试点工程完成信息上传至配调主站的终端采集点数量共计3个，分别安装在东北变东北线2号杆、13号杆、25号杆上。本试点工程使用配网模拟光纤通讯终端通过架空电力线为FTU和配电主站提供数据传输通道，其中配置中压模拟光纤通信终端主机1台、中压高速模拟光纤通信终端从机3台、相-相耦合器8台。

预期效果：系统设备投入运行至今，经历了东北长春寒冷冬季低温环境运行，FTU与系统主站之间通信载波数据传输延时为2~3ms，高速通信速率快，平均带宽可达200Mbps，通信距离大于2km，视频图像传输无延迟，运行稳定可靠，采用中压高速模拟光纤通信，投资少，传输质量高，施工量小优点，通过可靠、高效、稳定的中压高速模拟光纤通信方式，可对配电网实时监测，数据采集，故障发生时准确定位、快速隔离，迅速恢复非故障区供电。满足供电局架空线负荷开关五遥配网自动化通信要求，以保障设备安全运行。
